Capot moteur

Le châssis en bois, ....enfin, quoi, la carrosserie !
Avatar de l’utilisateur
4HP
Modérateur
Messages : 3714
Enregistré le : 12 mai 2011, 22:06
Le bolide : 4/4 Tourer 1970
Ma région : 77
Localisation : Touraine

Re: Capot moteur

Messagepar 4HP » 15 avr. 2023, 10:23

Tinou a écrit :...Et un peu contraignant pour le rangement dans la boîte à outils…..

La mienne fait quasiment toute le largeur de la cloison pare-feu, donc pas de problème, on la voit bien sur la photo générale; ce qui n'est sans doute pas le cas de ton bolides, les boites à outils ayant rétréci avec le temps.

speed2590
Pilote une automobile
Pilote une automobile
Messages : 156
Enregistré le : 27 juil. 2020, 12:55
Le bolide : +4 de 2007
Ma région : Franche-Comté

Re: Capot moteur

Messagepar speed2590 » 15 avr. 2023, 10:26

Pour ne pas faire "bricolo " , un verrin à gaz placé judicieusement fera sans doute l'affaire.

Avatar de l’utilisateur
Tinou
Pilote un Morgan
Pilote un Morgan
Messages : 1558
Enregistré le : 08 oct. 2019, 14:51
Le bolide : +4 2009
Ma région : Occitanie

Re: Capot moteur

Messagepar Tinou » 15 avr. 2023, 10:31

4HP a écrit :
Tinou a écrit :...Et un peu contraignant pour le rangement dans la boîte à outils…..

La mienne fait quasiment toute le largeur de la cloison pare-feu, donc pas de problème, on la voit bien sur la photo générale; ce qui n'est sans doute pas le cas de ton bolides, les boites à outils ayant rétréci avec le temps.

Oui, la mienne est en 3 morceaux pour rentrer dans la boîte à outils …

Avatar de l’utilisateur
Tinou
Pilote un Morgan
Pilote un Morgan
Messages : 1558
Enregistré le : 08 oct. 2019, 14:51
Le bolide : +4 2009
Ma région : Occitanie

Re: Capot moteur

Messagepar Tinou » 15 avr. 2023, 10:32

speed2590 a écrit :Pour ne pas faire "bricolo " , un verrin à gaz placé judicieusement fera sans doute l'affaire.

Oui, sûrement, mais pas évident à fixer sur le capot sans faire de nouveaux trous…. :(

speed2590
Pilote une automobile
Pilote une automobile
Messages : 156
Enregistré le : 27 juil. 2020, 12:55
Le bolide : +4 de 2007
Ma région : Franche-Comté

Re: Capot moteur

Messagepar speed2590 » 15 avr. 2023, 10:38

Inutile de faire des trous, il existe des colles qui feront trés bien le job.

Avatar de l’utilisateur
Tinou
Pilote un Morgan
Pilote un Morgan
Messages : 1558
Enregistré le : 08 oct. 2019, 14:51
Le bolide : +4 2009
Ma région : Occitanie

Re: Capot moteur

Messagepar Tinou » 15 avr. 2023, 13:27

C’est souvent de la combinaison de plusieurs idées que jaillît la lumière…… :roll:
Donc pour ceux qui comme moi ne veulent pas modifier leur bolide avec des «  bidouilles «  qui se voient dès qu’on ouvre le capot, et qui ne disposent que d’une petite boîte à outils dans le compartiment moteur, voici ce que j’ai retenu comme solution…..
Il vous faut :
- 3 petits bouts de tube de 35cm chacun ( les miens sont en carbone récupérés d’une vieille tente… c’est classe le carbone pour un Morgan! )
- 2 manchons pour assembler ces bouts de tube ensemble ( toujours récupérés sur la même tente)
- 80cm d’elastique qui rentre dans les tubes pour les articuler
- 2 bouchons pour les extrémités
- 1m50 de cordon élastique ( 2€ chez leroy pinpin): faire une boucle à chaque extrémité
Et c’est tout ! :roll:
Cela donne ceci

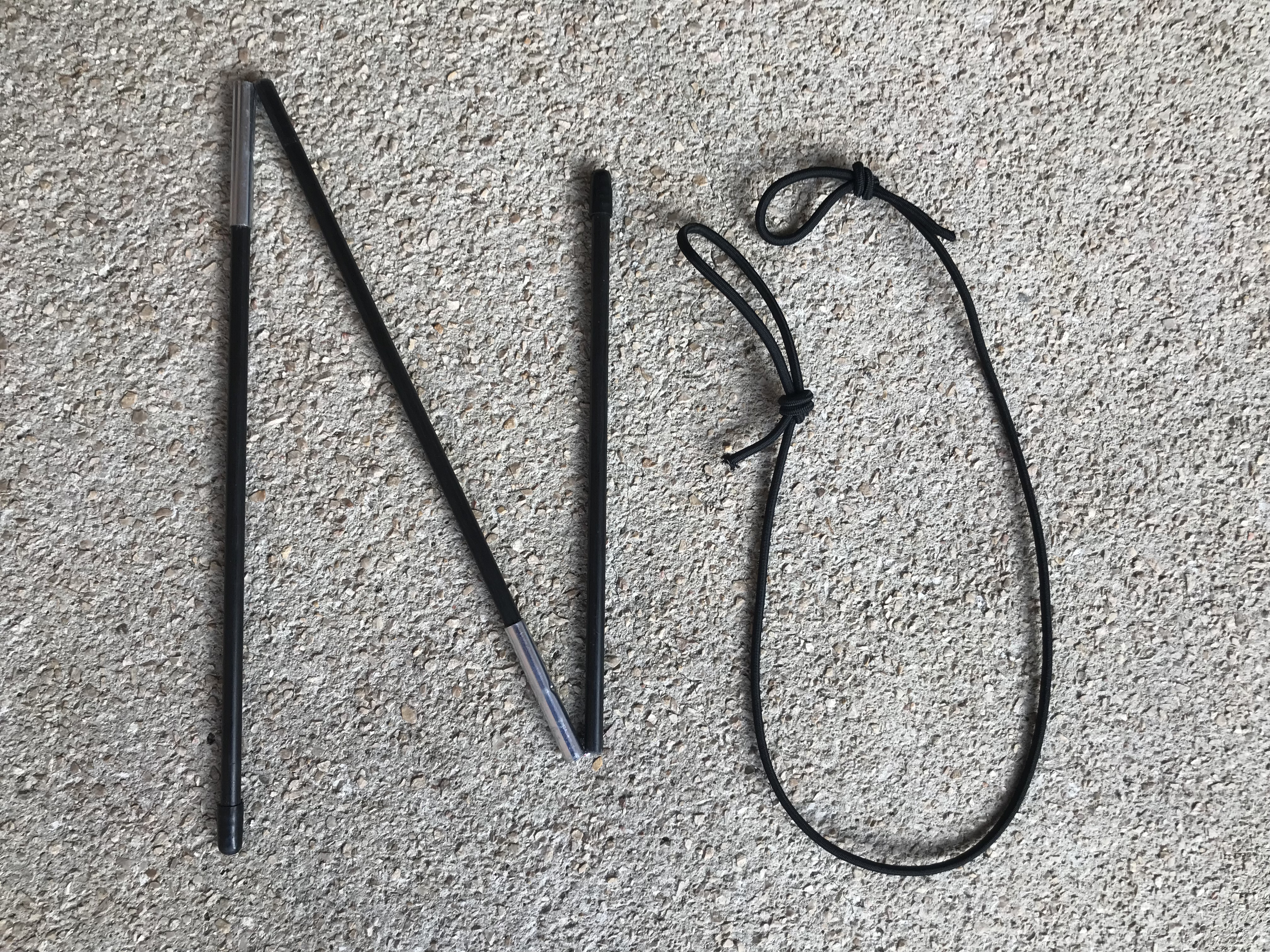

Le matos préparé

Les 3 bouts de tube assemblés sont positionnés pour soutenir le capot ouvert ( en haut dans l’angle du capot, coincé par le bord roulé du capot) et l’élastique met l’ensemble sous tension pour éviter qu’un coup de tête ou de vent ne fasse sauter le tout. Une boucle dans la ferrrure de fermeture capot en bas, côté pare feu et l’autre dans la manette de verrouillage du capot ouvert.
En place d’un côté
Installé de l’autre côté

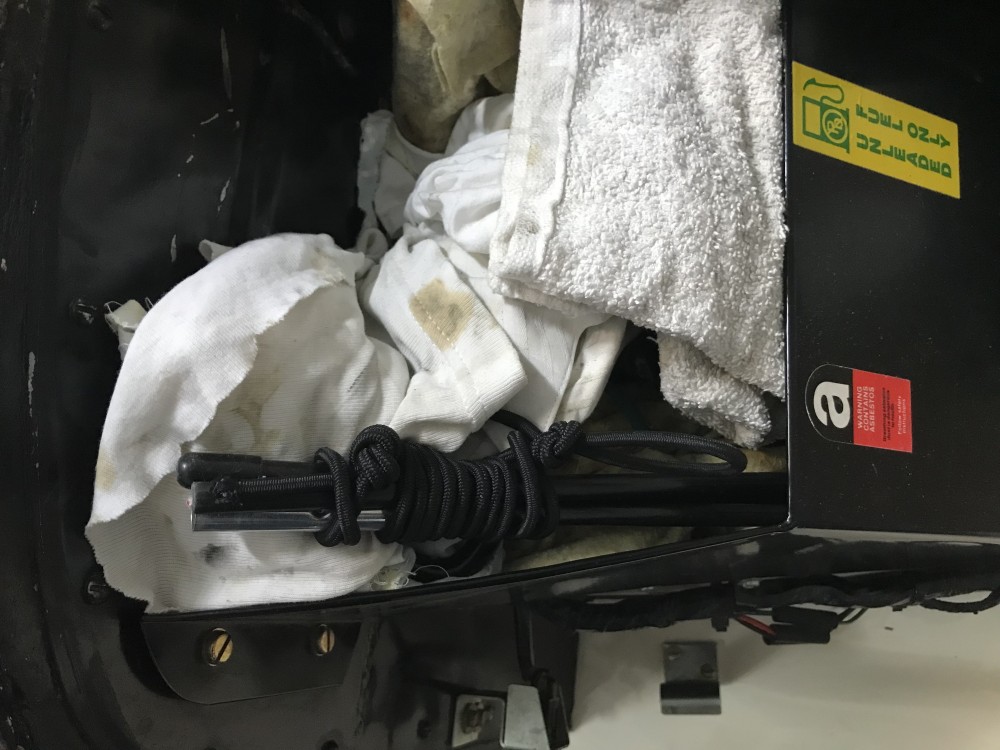

Et cela se stocke dans la boîte à outils

speed2590
Pilote une automobile
Pilote une automobile
Messages : 156
Enregistré le : 27 juil. 2020, 12:55
Le bolide : +4 de 2007
Ma région : Franche-Comté

Re: Capot moteur

Messagepar speed2590 » 15 avr. 2023, 13:48

Toi qui ne voulais pas => "qq chose de mieux mais qui ne fasse pas bricolo bricolette"
C'est réussi :shock: , tu vas faire fureur dans les campings. :lol:
Ou tu as déjà fait (fureur) car il ne date pas de ce jour. :lol:

Copenice
Pilote de kart
Pilote de kart
Messages : 76
Enregistré le : 20 oct. 2019, 15:14
Le bolide : 4/4 Sport 1,6
Ma région : 06

Re: Capot moteur

Messagepar Copenice » 15 avr. 2023, 20:41

Je pense que le mieux est d’adapter un système qui a fait ses preuves:

https://share.icloud.com/photos/0ceUcgf9mN4nIgvV6zn59CV7Q

Et pour le ranger, c’est facile, hop sur le siège avant !

Avatar de l’utilisateur
Rêveur
Pilote of the Real Sport Car
Pilote of the Real Sport Car
Messages : 3231
Enregistré le : 28 mars 2015, 16:49
Le bolide : Roadster V6 3L 2005
Ma région : Essonne/Jura...

Re: Capot moteur

Messagepar Rêveur » 15 avr. 2023, 21:15

Copenice a écrit :Je pense que le mieux est d’adapter un système qui a fait ses preuves:

https://share.icloud.com/photos/0ceUcgf9mN4nIgvV6zn59CV7Q

Et pour le ranger, c’est facile, hop sur le siège avant !


Ben oui pratique.... et pis quand t'es pas en panne ça peut servir à autre chose! :lol:

Avatar de l’utilisateur
LOU01
Modérateur
Messages : 7758
Enregistré le : 23 mars 2010, 17:27
Le bolide : 4/4 Série V 1965
Ma région : Au sud de Malvern.
Localisation : La Dombes, terre Ain'dienne, à l'Est de la capitale des Gaules.
Contact :

Re: Capot moteur

Messagepar LOU01 » 15 avr. 2023, 21:31

Copenice a écrit :Je pense que le mieux est d’adapter un système qui a fait ses preuves:
https://share.icloud.com/photos/0ceUcgf9mN4nIgvV6zn59CV7Q
Et pour le ranger, c’est facile, hop sur le siège avant !

Pas question, mon modèle est beaucoup trop bruyant !... :lol: ...
Sérieux, vous déconnez, le mieux est de pas avoir à ouvrir les capots, comme ça pas d'emmerde !... :oops: ...

Ben oui pratique.... et pis quand t'es pas en panne ça peut servir à autre chose! :lol:

Oui, alors là peut-être et encore c'est discutable sur l'usage ... :mrgreen: ...
LOU01

Avatar de l’utilisateur
4HP
Modérateur
Messages : 3714
Enregistré le : 12 mai 2011, 22:06
Le bolide : 4/4 Tourer 1970
Ma région : 77
Localisation : Touraine

Re: Capot moteur

Messagepar 4HP » 15 avr. 2023, 22:01

Enfin, d'après ce que j'ai vu ce "système" est surtout adapté aux capots de Mercedes.

Copenice
Pilote de kart
Pilote de kart
Messages : 76
Enregistré le : 20 oct. 2019, 15:14
Le bolide : 4/4 Sport 1,6
Ma région : 06

Re: Capot moteur

Messagepar Copenice » 16 avr. 2023, 14:15

4HP a écrit :Enfin, d'après ce que j'ai vu ce "système" est surtout adapté aux capots de Mercedes.



Pour les Morgan et autre double capot, il suffit de trouver des jumelles, mais le problème et laquelle mettre sur le siège passager ?

Avatar de l’utilisateur
Tinou
Pilote un Morgan
Pilote un Morgan
Messages : 1558
Enregistré le : 08 oct. 2019, 14:51
Le bolide : +4 2009
Ma région : Occitanie

Re: Capot moteur

Messagepar Tinou » 09 mai 2023, 16:45

Bon, vu les commentaires un peu désobligeants qui ont suivis ma realisation de supports de capot à partir de tubes pliables qui rentrent dans ma toute petite boîte à outils….. je me devais de relever l’affront !
J’ai donc bien lu toute la littérature sur le sujet, qqs solutions assez iconoclastes comprises, je me suis lancé le défi de faire qq chose de propre et fonctionnel…..

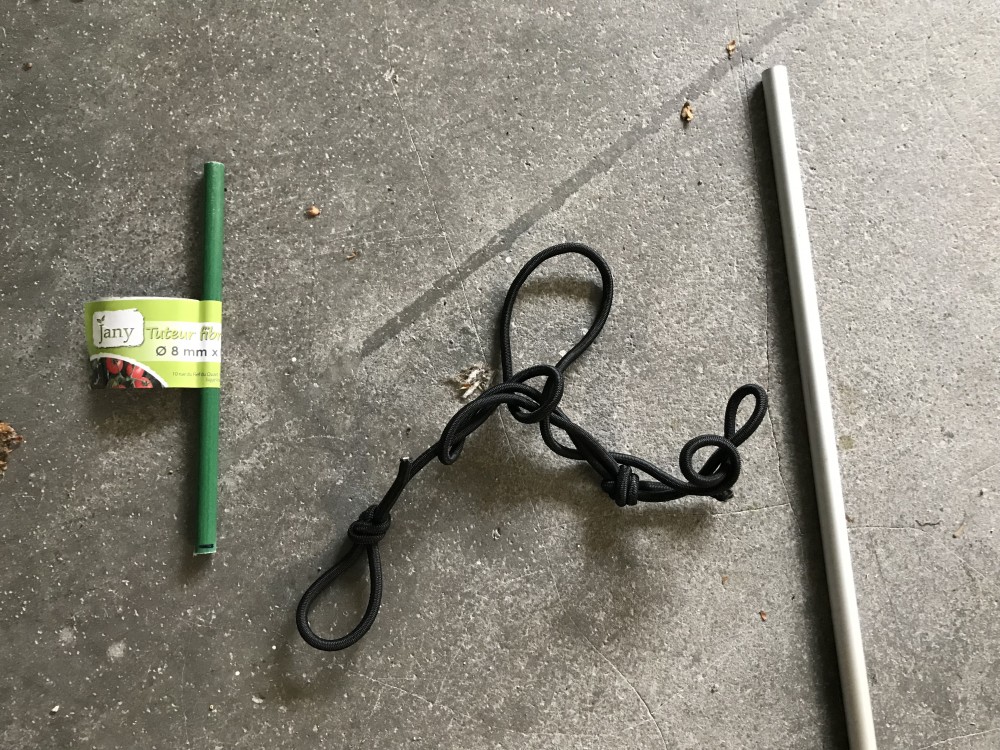

La matière première
- un tuteur de 2m10 (diam 8mm) en fibre de verre hez Casto 1€50€
- un bout de tube alu intérieur 8mm
- un peu d’élastique
Le matos

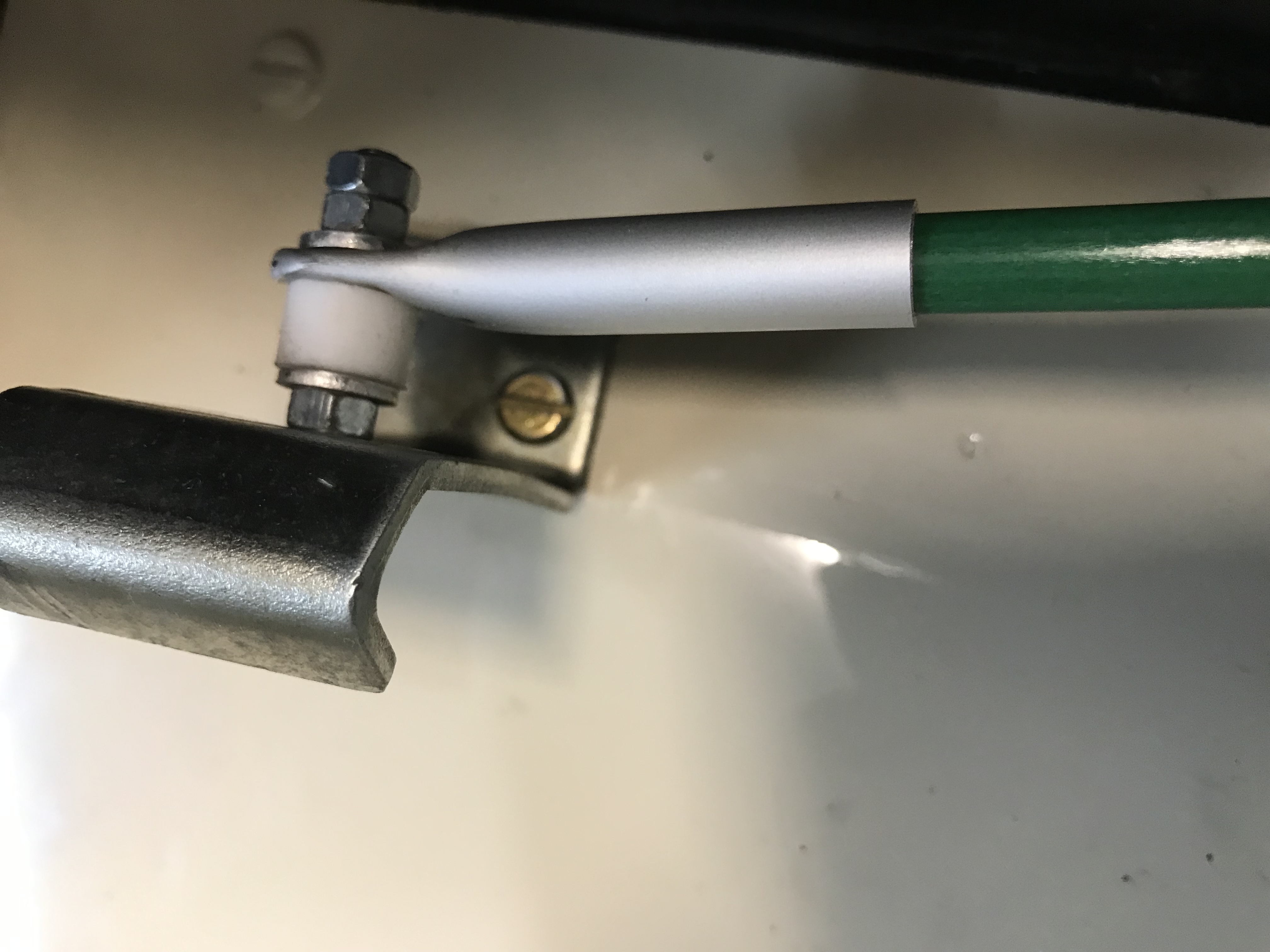

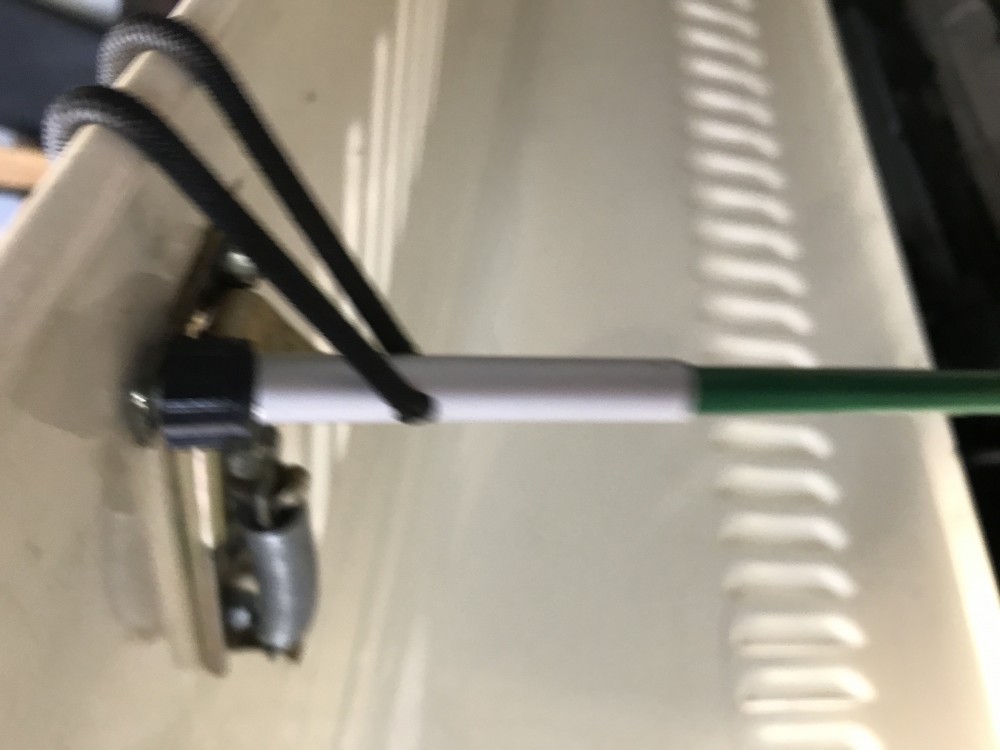

Ensuite j’ai suivi la suggestion du tube écrasé pour la chape qui se fixe dans le support de capot côté pare feu.
Le matos

L’élastique inséré dans le tube pour former une boucle et cacher le noeud.

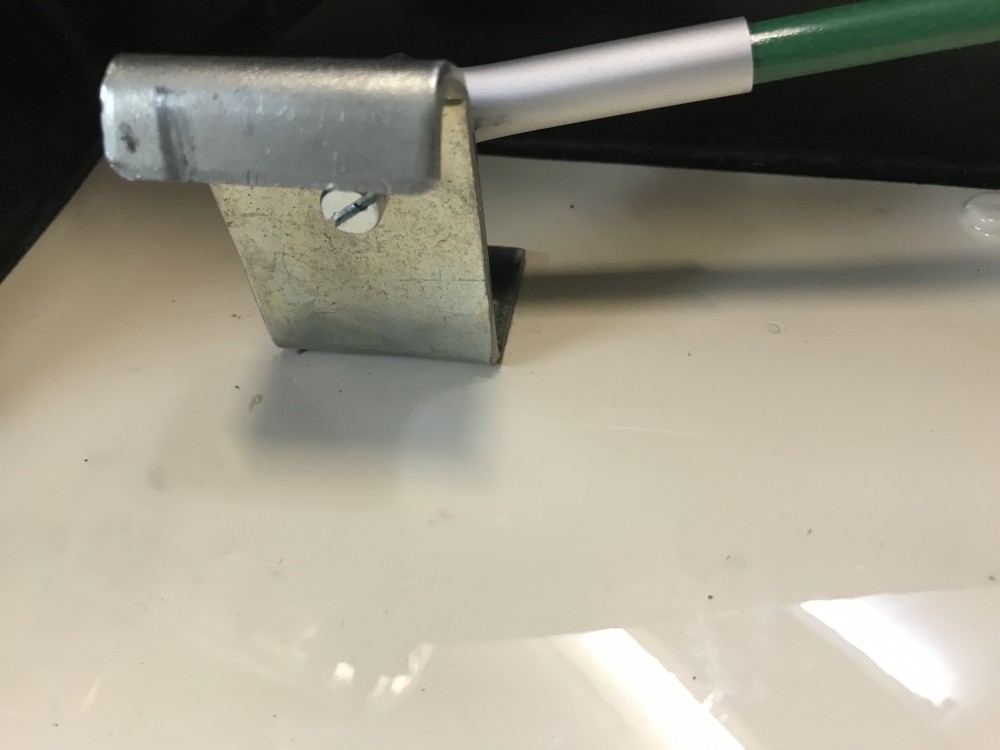

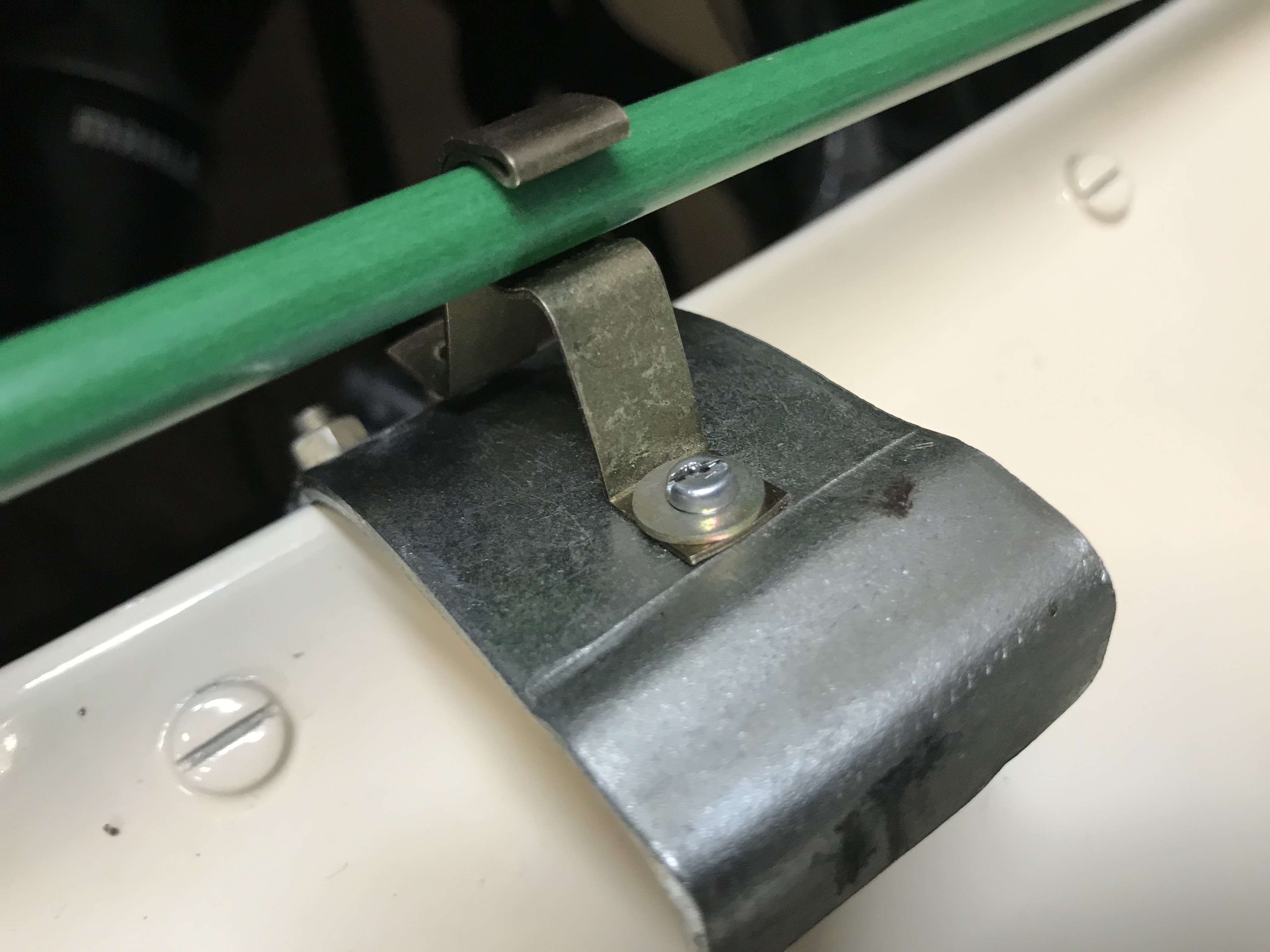

Un clip de support de rideau fixé au support avant du capot

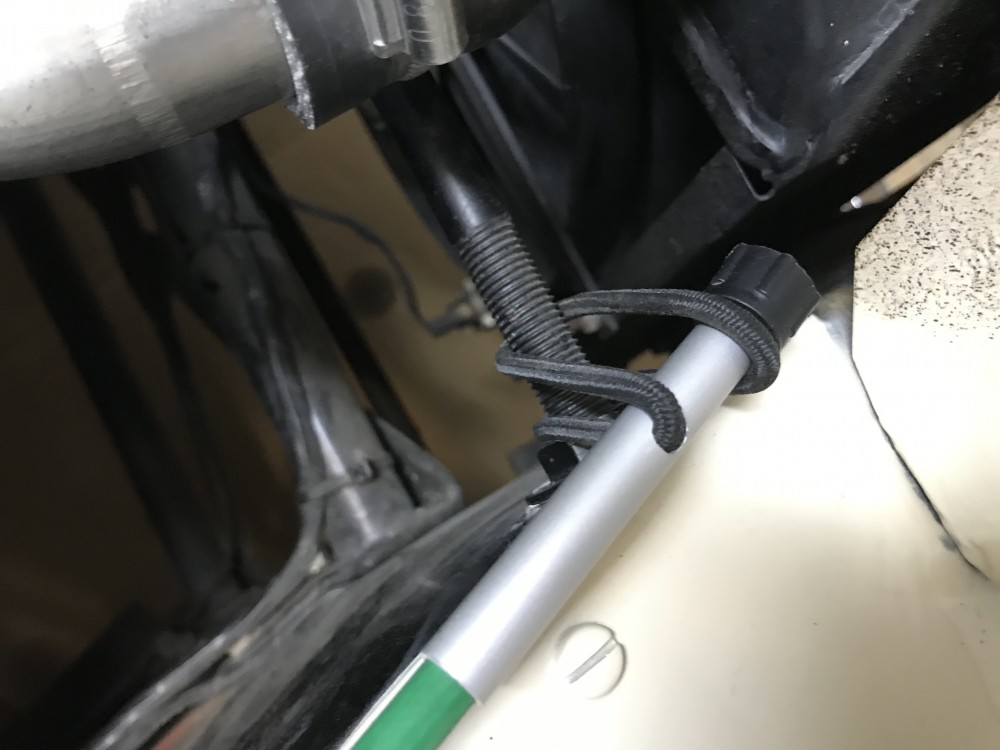

Au repos, l’élastique se fixe sur le support radiateur

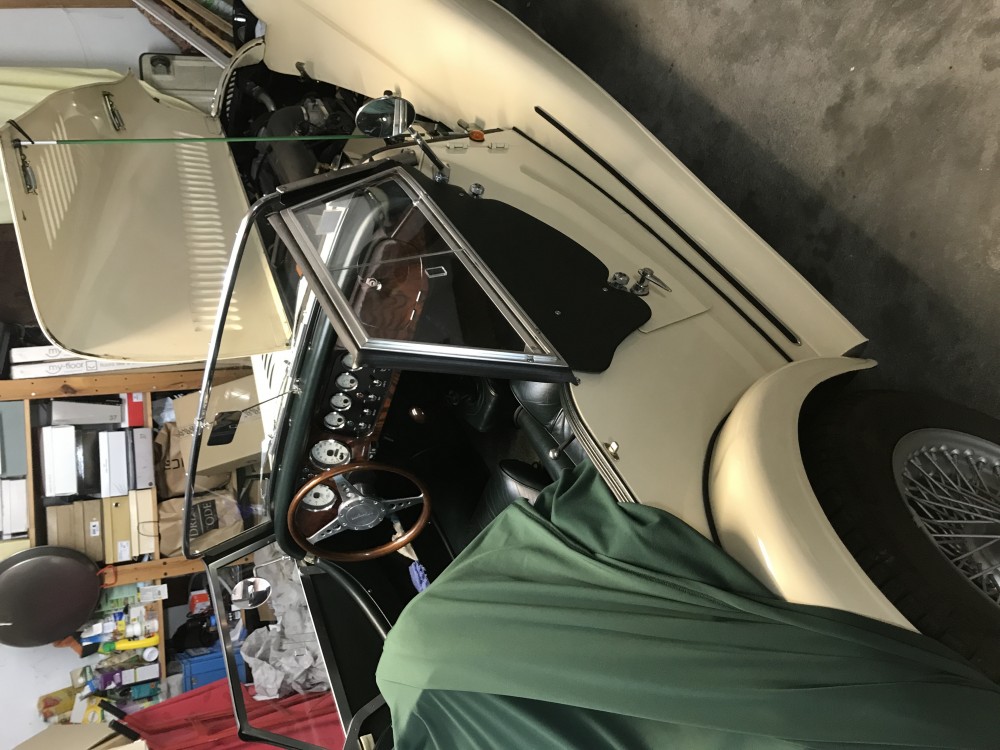

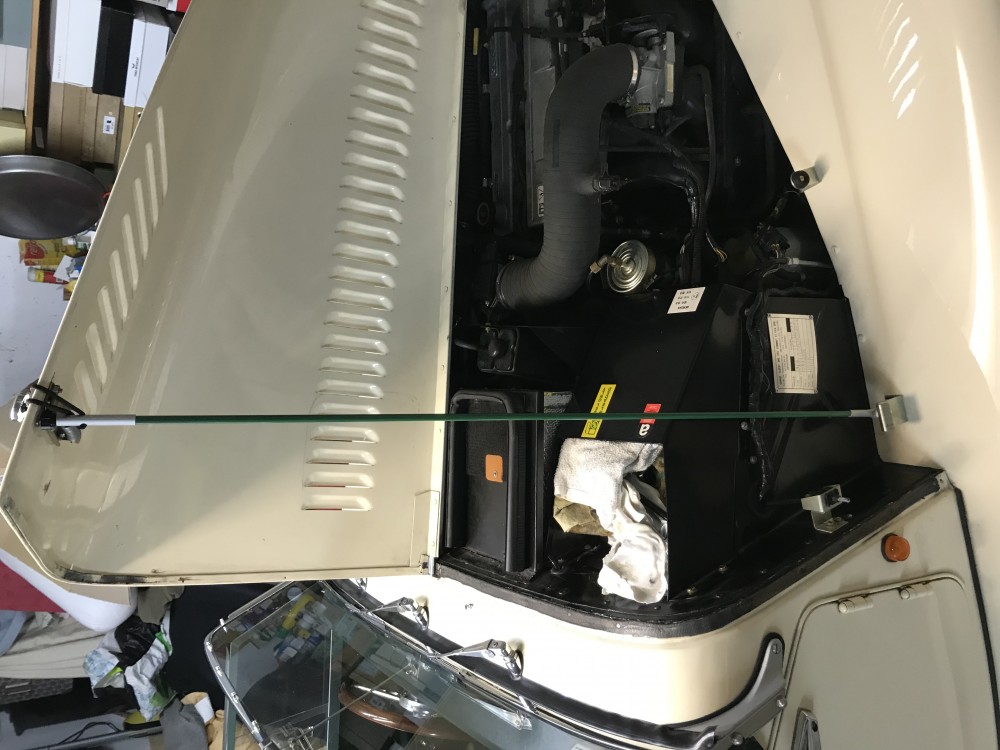

Et le tout en place pour tenir chaque capot

Nota : la fibre de verre est verte pour le côté assorti avec ma sellerie vert anglais et ma housse anti poussière :mrgreen: :mrgreen:

Bon désolé j’ai un peu tout mélangé lors de l’insertion des photos mais vous vous y retrouverez j’en suis sûr !
Fichiers joints

Avatar de l’utilisateur
MK3
Pilote of the Real Sport Car
Pilote of the Real Sport Car
Messages : 2129
Enregistré le : 26 mai 2021, 04:45
Le bolide : Spitfire et +4 2019
Ma région : Costa Rica surtout
Localisation : Costa Rica surtout, métropole un peu.

Re: Capot moteur

Messagepar MK3 » 09 mai 2023, 17:28

Quel talent ! Mais quel talent !
D'ailleurs, j'ai regardé ton reportage photo 2 fois : une fois pour le découvrir et une fois avec le générique de McGyver.
Le morganisme est une névrose grave, mais à ne pas trop soigner

Avatar de l’utilisateur
Jak
Pilote un roadster
Pilote un roadster
Messages : 731
Enregistré le : 03 mai 2017, 15:12
Le bolide : 4/4 Tourer 1974
Ma région : Bordeaux
Contact :

Re: Capot moteur

Messagepar Jak » 09 mai 2023, 18:16

Beau travail !
