aménagement plus 4 2008

Messagepar gigas33 » 26 avr. 2021, 18:47

Coucou à vous tous.
Mon livre de chevet faisant chef d'orchestre, je me suis attelé en cette période carcérale à finir d'aménager le plus 4 et à finaliser ainsi la liste des opérations que je m'étais fixé.

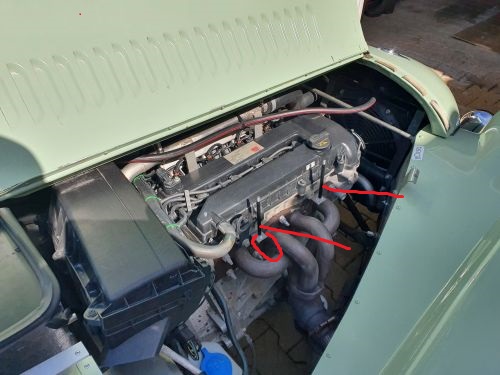

Tout d'abord pour éviter ceci (voir mon post sur le sujet), soucis récurrent si l'on y prête pas attention sur le moteur 2l Duratec.


J'ai fabriqué cela suivant la bible citée plus haut

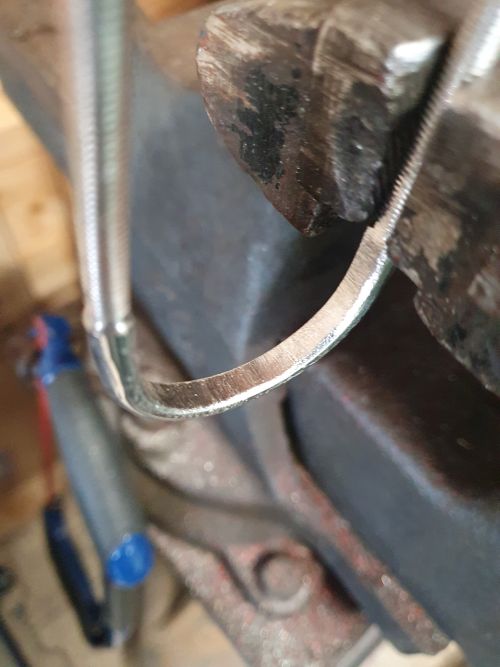

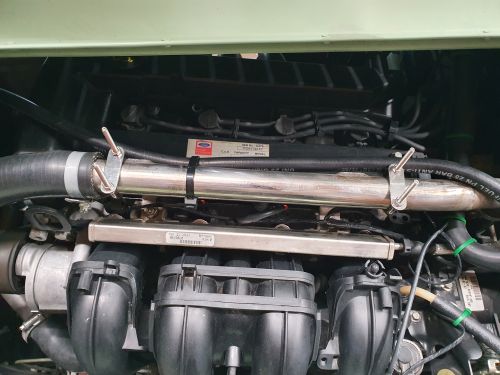

Tout d'abord j'ai acheté 2 cavaliers de diamètre 30 que j'ai ajusté sur la tuyauterie de refroidissement en ayant pris soin de bien préparer les parties en contact cavalier/tuyauterie

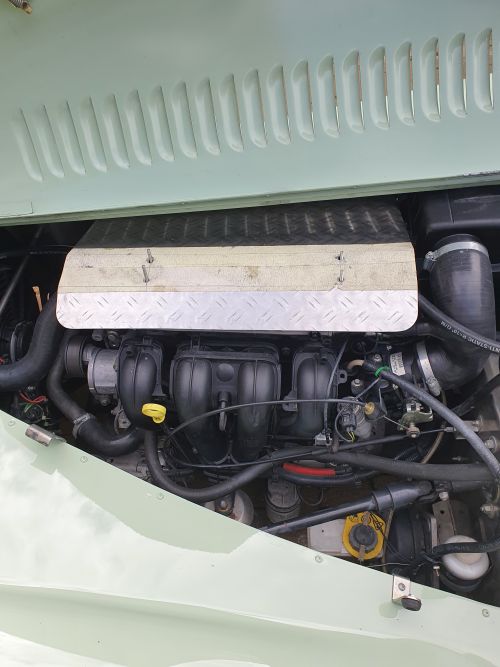

Ensuite j'ai plié, ajusté et percé ma tôle de 1,2mm


Pour plus de maintient et rigidité, je me suis repris sur la partie droite, aux deux pattes existantes qui se situent sur les fixations du collecteur d'échappement.

j'ai protégé toutes les interférences tuyauteries/ tôle de protection.

Pour l'orifice du remplissage d'huile, j'ai opté pour une trappe amovible au lieu du simple trou. Cette trappe, couverte de caoutchouc dessous, vient se reprendre sur deux écrous rivet de 5mm dans la tôle de protection et est maintenue avec deux vis sur lesquelles j'ai soudé deux écrous papillon pour en faciliter le démontage.

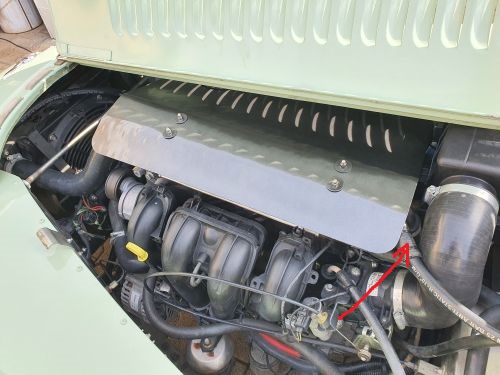

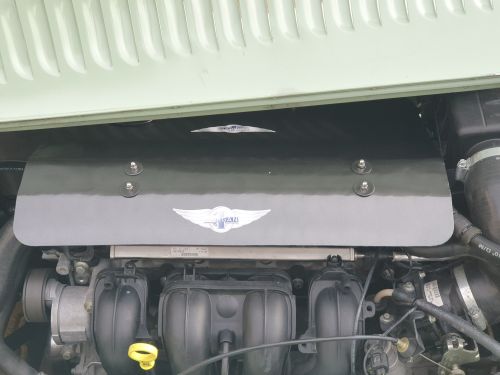

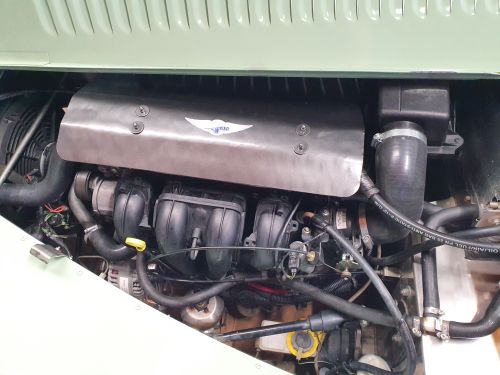

Voilà ce que ça donne une fois finie, tôle peinte, montée, je peux etre tranquille quant à la venue d'eau sur le moteur.

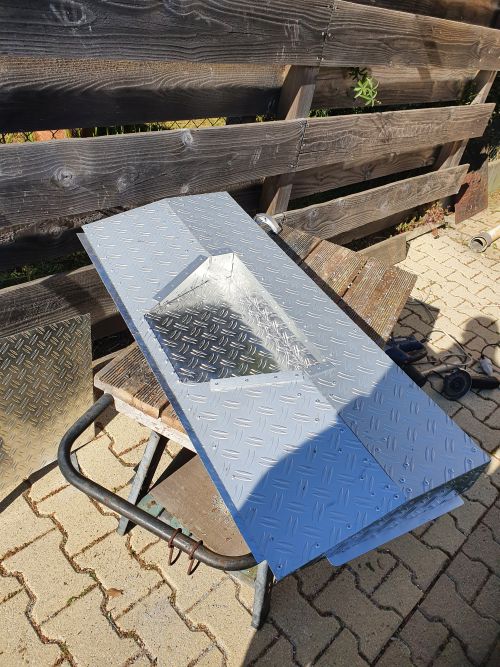

Comme j'étais chaud ainsi que mes outils, je me suis attaqué avec l'aide du plan de Reveur (grand, grand merci à lui), de ma bible à fabriquer mon compartiment outil derrière les sièges. Bon... c'est là ou je me suis aperçu encore une fois, que nos autos étaient bien spécifiques et que de l'une à l'autre il y avait un monde entre les dimensions. Il faut tout reprendre et ajuster sur son Morgan.

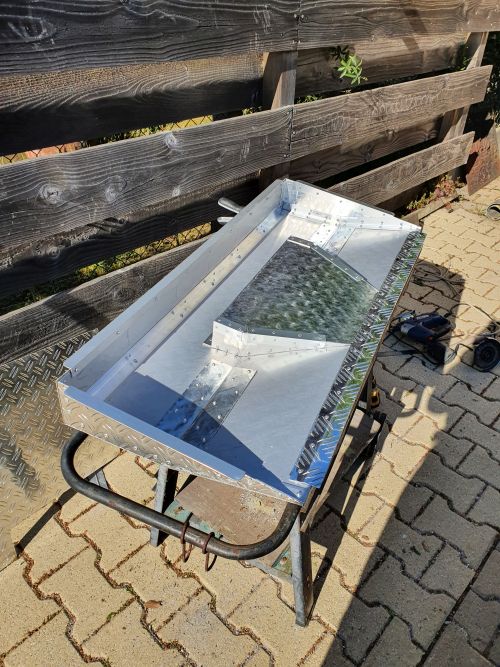

Tôle de 1.2mm, pour ma part, j'ai préféré raccorder tous les ensembles avec de la cornière alu de 1mm et des rivets pop que de plier la tôle quand c'est nécessaire. C'est mon choix et n'est absolument pas obligatoire.

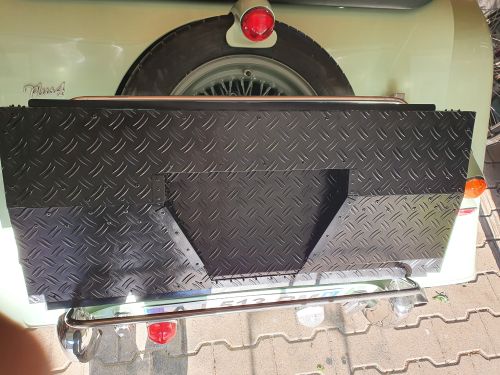

Fabrication du carter qui vient couvrir la découpe du dégagement de pont.


Peinture dessous et protection. A savoir que j'ai couvert auparavant la tôle d'une protection anti gravillonnage, plus deux couches de peinture et pour finir une couche de cire de protection corps creux.

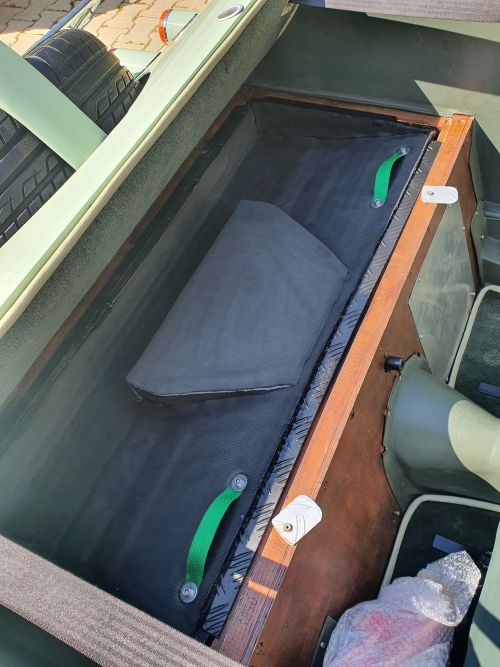

j'ai habillé l'intérieur avec un tapis de fitness collé à la néoprène et ajouté deux poignées de levage, fabriquée à partir de deux morceaux de sangles de serrage.
.
J'ai passé du temps à ajuster et à trouver les bonnes dimensions afin de réaliser quelque chose de cohérent sur mon Morgan. Autrement il n'y a rien d'insurmontable et le plan que m'a fourni Reveur fut d'une aide très précieuse.
Gigas33

mogdetoi76
Pilote une sport
Pilote une sport
Messages : 422
Enregistré le : 12 mars 2016, 18:48
Le bolide : 4/4 Vintage 2010
Ma région : Haute Normandie
Localisation : jamais loin de la Mog.Dans le 76

Re: aménagement plus 4 2008

Messagepar mogdetoi76 » 26 avr. 2021, 21:12

Très beau travail.. :!: :!: :!:

Avatar de l’utilisateur
2949olivier
Pilote une sport
Pilote une sport
Messages : 284
Enregistré le : 20 nov. 2019, 20:40
Le bolide : Plus 4 2018
Ma région : Bretagne
Localisation : Rennes/Moelan sur Mer

Re: aménagement plus 4 2008

Messagepar 2949olivier » 26 avr. 2021, 21:27

Très très belle réalisation . Chapeau ;)

Avatar de l’utilisateur
Rêveur
Pilote un Morgan
Pilote un Morgan
Messages : 1496
Enregistré le : 28 mars 2015, 16:49
Le bolide : Roadster V6 3L 2006
Ma région : Essonne/Jura

Re: aménagement plus 4 2008

Messagepar Rêveur » 26 avr. 2021, 21:35

Un grand bravo, très belle réalisation! :) Content que mes documents aient pu avoir une petite utilité. ;)

Avatar de l’utilisateur
CorsaRed
Modérateur
Messages : 2245
Enregistré le : 25 mars 2010, 01:37
Le bolide : +4 1994

Re: aménagement plus 4 2008

Messagepar CorsaRed » 27 avr. 2021, 01:17

gigas33 a écrit :Tout d'abord pour éviter ceci (voir mon post sur le sujet), soucis récurrent si l'on y prête pas attention sur le moteur 2l Duratec...
C'est ICI.

hbr5
Pilote of the Real Sport Car
Pilote of the Real Sport Car
Messages : 2256
Enregistré le : 15 juil. 2011, 19:41
Le bolide : vieux tourer
Ma région : languedoc

Re: aménagement plus 4 2008

Messagepar hbr5 » 27 avr. 2021, 06:50

Un vrai plaisir de lire et voir les photos de ce ""bricolage"" de talent !!!

Remerciements

Avatar de l’utilisateur
RV33
Pilote une sport
Pilote une sport
Messages : 252
Enregistré le : 27 oct. 2020, 09:35
Le bolide : roadster 3.7l
Ma région : Bassin d'Arcachon 33

Re: aménagement plus 4 2008

Messagepar RV33 » 27 avr. 2021, 17:13

hello Gigas
après le bateau du collègue, la MG voici enfin le MOG
bref tu n'a pas chaumé et bravo pour ces réalisations que je ne manquerai pas de visualiser prochainement je l'espère.
ex Rallye 2 ; Lancia Béta coupé 2000 ; golf GTI +

Avatar de l’utilisateur
gigas33
Pilote une sport
Pilote une sport
Messages : 312
Enregistré le : 04 févr. 2020, 09:48
Le bolide : +4 2008 - MGBGT
Ma région : Bassin d'Arcachon
Localisation : Lege Cap Ferret

Re: aménagement plus 4 2008

Messagepar gigas33 » 30 avr. 2021, 22:09

Merci pour vos compliments, et si vous souhaitez réaliser la même chose n'hésitez pas à me contacter si vous avez besoin d'aide.
Modifié en dernier par gigas33 le 30 avr. 2021, 22:21, modifié 1 fois.
Gigas33

Avatar de l’utilisateur
gigas33
Pilote une sport
Pilote une sport
Messages : 312
Enregistré le : 04 févr. 2020, 09:48
Le bolide : +4 2008 - MGBGT
Ma région : Bassin d'Arcachon
Localisation : Lege Cap Ferret

Re: aménagement plus 4 2008

Messagepar gigas33 » 30 avr. 2021, 22:20

Rêveur a écrit :Un grand bravo, très belle réalisation! :) Content que mes documents aient pu avoir une petite utilité. ;)

Non, non Reveur tes documents m'ont été d'une aide précieuse et une excellente base pour réaliser ce plateau. Franchement sans eux je ne sais pas comment et par quel bout j'aurai commencé. En fait, il n'y a que les cotes du pliage de l'angle et la découpe pour le passage du pont qui sont différentes. Les cotes d'encombrement sont identiques. Si je n'avais pas eu le plan, j'aurais certainement passé beaucoup plus de temps. Dans tous les cas Grand grand Merci à toi pour ton aide.
Gigas33

Avatar de l’utilisateur
gigas33
Pilote une sport
Pilote une sport
Messages : 312
Enregistré le : 04 févr. 2020, 09:48
Le bolide : +4 2008 - MGBGT
Ma région : Bassin d'Arcachon
Localisation : Lege Cap Ferret

Re: aménagement plus 4 2008

Messagepar gigas33 » 30 avr. 2021, 22:26

La Taupe a écrit :Joli travail. Il y a-t-il une raison pour le choix d'alu damiers ?

Merci La Taupe, la seule vrai raison est qu'il n'y avait que ça quand je l'ai acheté. Mais je me suis dit quelle serait moins esthétique mais plus rigide, ce qui est le cas.
Gigas33

Avatar de l’utilisateur
gigas33
Pilote une sport
Pilote une sport
Messages : 312
Enregistré le : 04 févr. 2020, 09:48
Le bolide : +4 2008 - MGBGT
Ma région : Bassin d'Arcachon
Localisation : Lege Cap Ferret

Re: aménagement plus 4 2008

Messagepar gigas33 » 30 avr. 2021, 22:37

RV33 a écrit :hello Gigas
après le bateau du collègue, la MG voici enfin le MOG
bref tu n'a pas chaumé et bravo pour ces réalisations que je ne manquerai pas de visualiser prochainement je l'espère.

Merci RV33, effectivement pas mal d'occupations qui sont terminées, maintenant on va profiter :) Oui je vais passer te faire voir tout ceci ;)
Gigas33

Avatar de l’utilisateur
KBIO
Pilote une sport
Pilote une sport
Messages : 219
Enregistré le : 02 nov. 2019, 18:25
Le bolide : +4 2010
Ma région : Dinan (Cotes dArmor)

Re: aménagement plus 4 2008

Messagepar KBIO » 08 mai 2021, 11:08

Bonjour !

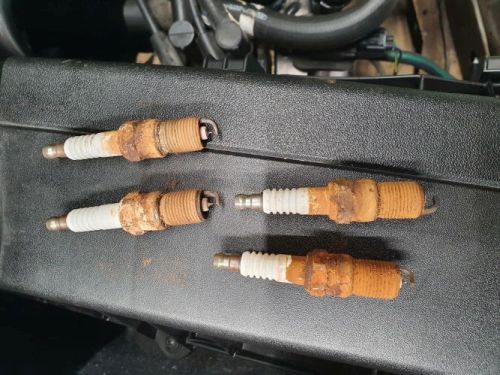

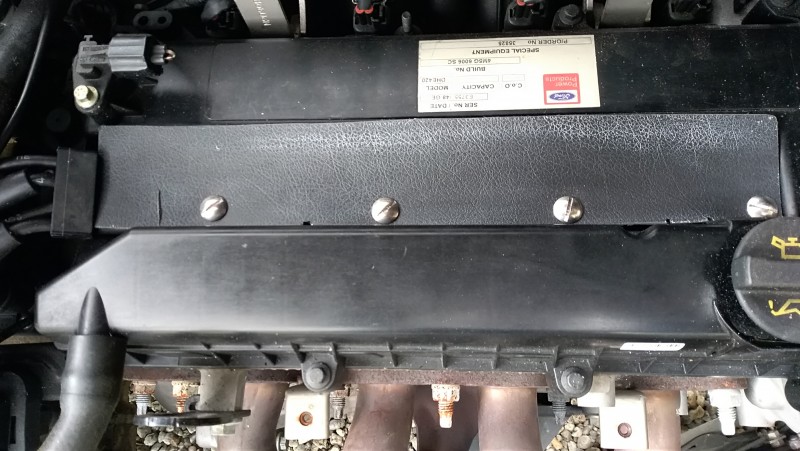

Etant confronté , moi aussi au problème des bougies qui rouillent , j'ai aussi pensé à protéger le haut de la culasse. Ma méthode est beaucoup moins élégante et sophistiquée que celle de Gigas (je n'ai pas sa dextérité) mais elle fera l'usage le temps que je trouve le capot d'origine du moteur.

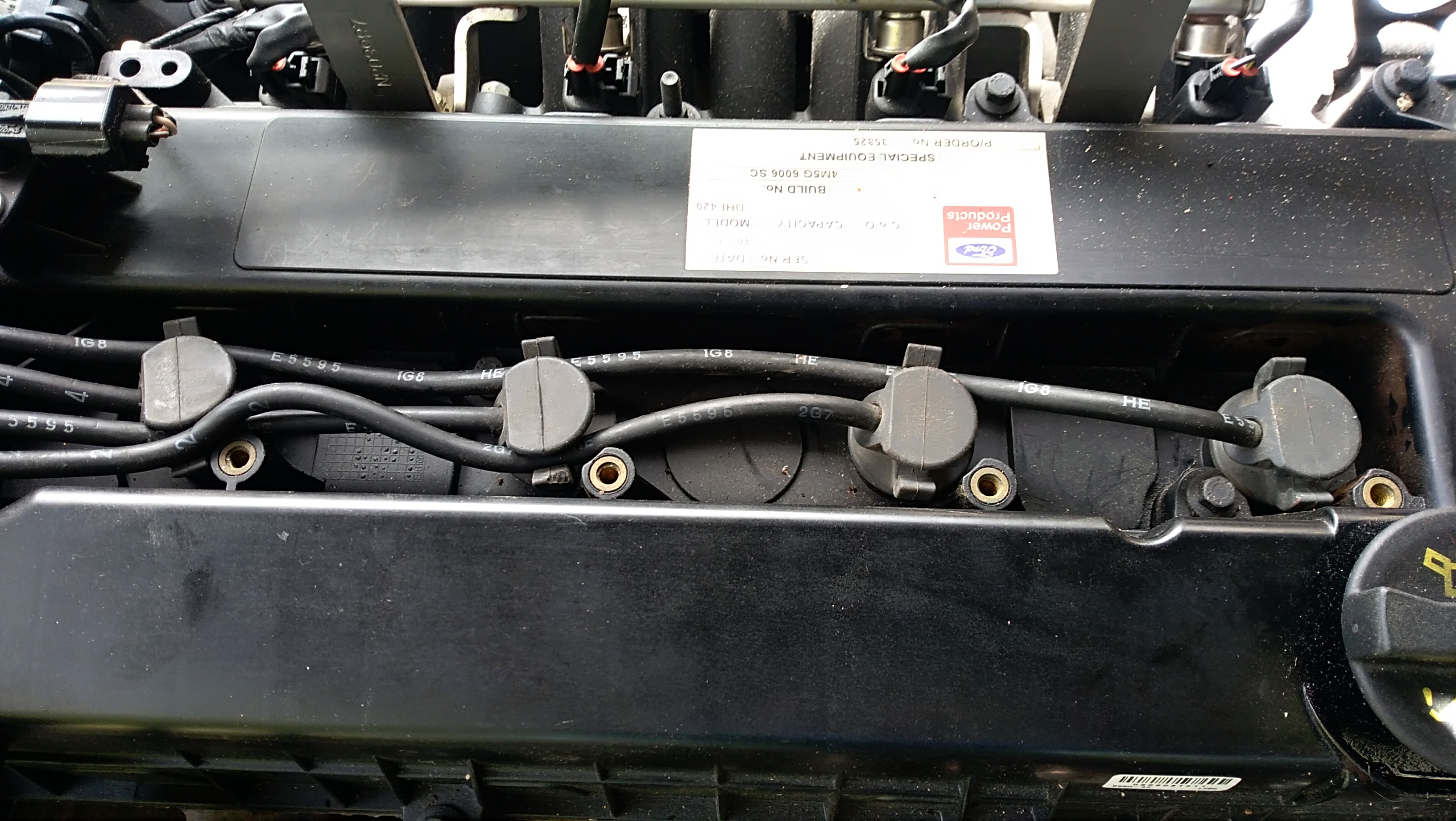

Les quatre filetages en laiton le long de la culasse servent probablement à tenir un capot en plastique qui doit être ôté à la première vidange et jamais remis.
C'est du moins ce que j'en pense parce que j'ai beau chercher sur le net, je ne vois pas ce capot sur aucun des 2 L Duratec Ford.
Si quelqu'un a une information dont nous pourrions profiter, ce serait sympa !. :roll:

Pour se faire, je suis passé chez le carrossier du coin qui a une poubelle bien remplie de tout ce qui passe à la casse ! J'ai cherché un bout de plastic plat .
Pas évident quand on voit les chocs subits lors des accidents ! J'ai trouvé un tableau de bord qui avait une surface qui convenait à mon usage.

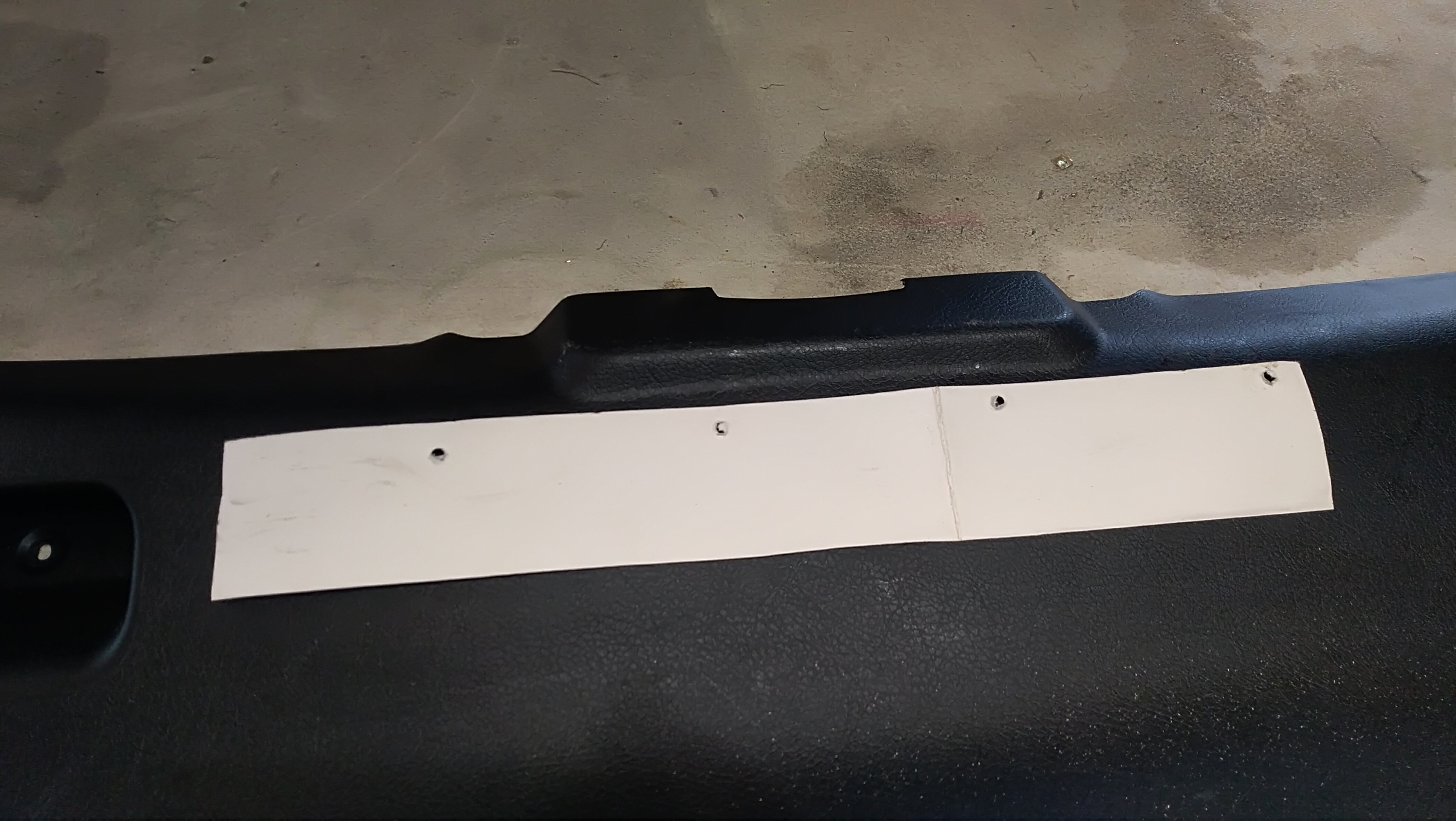

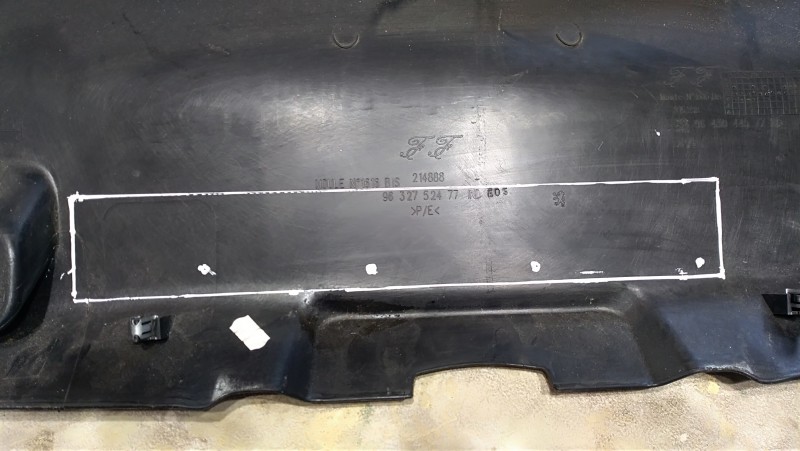

J'ai fait un patron en carton que j'ai reporté sur le tableau de bord et j'ai découpé à bonne taille.
